ZF系列真空負壓站概述：

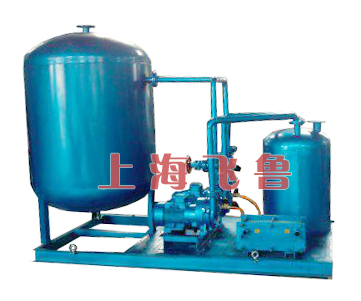

ZF系列真空負壓站（又名真空發生裝置、真空負壓站等）是以一臺或二臺2BV型水環式真空泵作為真空獲得設備，以真空罐作為真空存儲設備的成套系統。對于頻繁使用真空源而所需抽氣量不太大的場合下，該系統比直接使用真空泵大大節約了能源，并有效提高了真空泵的使用壽命。
該設備可以為國內各類大中型醫院提供醫用氣體中心站的真空源，并廣泛應用于化工、醫藥行業的真空站，輕工行業的裝罐系統，汽車行業橡塑工程零件的負壓成型，煤炭礦山用的阻燃輸送帶的浸漬和鑄造行業(V法、VRH、V－EPC)的真空源等。

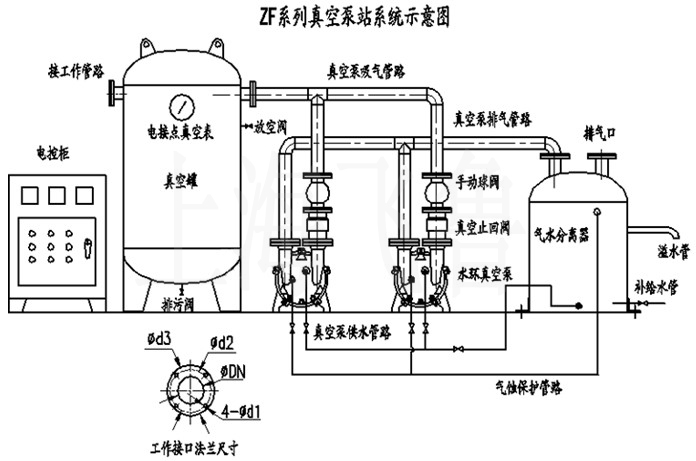

ZF系列真空負壓站工作原理：
1、兩臺真空泵
首先設定真空系統的上下限值（比如上限值設定為－0.08MPa，下限值設定為－0.06MPa），啟動系統后，其中一臺真空泵開始工作，直到真空罐內真空度達到上限值－0.08MPa，此時真空泵自動停止運行，真空罐內真空由真空止回閥自動截止，如因工作需求真空罐內真空度降至低于下限值－0.06MPa時，另一臺真空泵自動啟動，直到真空罐內真空度抽到上限值－0.08MPa為止，如此循環反復自動運行，使真空罐內真空度始終保持在上、下限值之間。 如因工作需求氣量較大，真空罐內真空度低于下限值超過一定時間，而單臺真空泵不能將罐內真空度抽至下限以上時，另一臺真空泵將自動啟動，直至超過上限。
兩臺真空泵也可切換為手動啟動、停止。
2、一臺真空泵
首先設定真空系統的上下限值（比如上限值設定為－0.08MPa，下限值設定為－0.06MPa），啟動系統后，真空泵抽到上限自動停機，系統真空度低于下限自動開機。真空泵也可手動啟動、停止。
ZF系列真空負壓站性能特點：
該裝置自第一次啟動后，全部運行過程可以實現全自動控制。其工作過程中，真空系統內各處的真空度始終在其允許范圍內上下波動，其波動范圍可根據用戶要求進行調整。若出現真空度低于調定值時，報警器將發出警告。
該裝置在無人操作情況下對系統進行自動控制，在停電時可自動封閉真空系統。
該裝置配備一臺氣水分離器，從而可以節約水源并減少環境污染。
該裝置的真空罐可根據現場設計為臥式及立式結構，安裝更為靈活。
| 型號 |
真空罐容積
m3 |
推薦真空泵
（水環真空泵） |
真空度波動范圍
MPa |
極限真空度
MPa
|
接口法蘭尺寸 |
| DN |
d3 |
d2 |
n |
d1 |
| ZF－0.3 |
0.3 |
2BV2060×2臺 |
0~-0.09 |
-0.097 |
40 |
100 |
80 |
4 |
9 |
| SK-0.4×2臺 |
0~-0.08 |
-0.089 |
| ZF－0.5 |
0.5 |
2BV2061×2臺 |
0~-0.09 |
-0.097 |
50 |
110 |
90 |
4 |
9 |
| SK-0.8×2臺 |
0~-0.08 |
-0.089 |
| ZF－1 |
1 |
2BV2070×2臺 |
0~-0.09 |
-0.097 |
80 |
145 |
125 |
4 |
9 |
| SK-1.5×2臺 |
0~-0.08 |
-0.093 |
| ZF－1.5 |
1.5 |
2BV2071×2臺 |
0~-0.09 |
-0.097 |
80 |
145 |
125 |
4 |
9 |
| SK-1.5×2臺 |
0~-0.08 |
-0.093 |
| ZF－2 |
2 |
2BV5110×2臺 |
0~-0.09 |
-0.097 |
80 |
145 |
125 |
4 |
9 |
| SK-3×2臺 |
0~-0.08 |
-0.093 |
| ZF－3 |
3 |
2BV5111×2臺 |
0~-0.09 |
-0.097 |
100 |
165 |
145 |
4 |
12 |
| SK-3×2臺 |
0~-0.08 |
-0.093 |
| ZF－5 |
5 |
2BV5121×2臺 |
0~-0.09 |
-0.097 |
100 |
165 |
145 |
4 |
12 |
| SK-6×2臺 |
0~-0.08 |
-0.093 |
注：以上型號真空泵為推薦產品，也可根據實際情況選擇合適抽速的真空泵型號。
以上型號為我公司標準系列產品，也可根據用戶用求訂作異型真空罐、選配真空泵、訂做接口法蘭尺寸等。
真空罐可根據現場用戶需求設計為臥式或立式結構，請在訂貨時注明。
