RPP系列水噴射真空泵、汽水串聯噴射泵立式成套機組

一、RPP型水噴射真空機組立式特點及應用范圍：

系列水噴射真空泵廣泛應用于化工、制藥、紡織、食品、釀造、冶金、環保等行業.主要應用真空吸收、真空結晶、真空濃縮、真空干燥、真空輸送、真空除氧、真空增氧等工藝。

該泵可腐蝕性氣體溫度在150℃內，可與蒸汽噴射泵串聯使用，真空度更高，并可取代SZ型水環式真空泵和W型往復式真空泵.該泵由于采用增強聚丙烯塑料一次注塑成型.具有機械強度高，耐腐蝕性能強，表面光潔、重量輕、體積小，在目前同類型產品中，使用壽命最長、排氣量最大、真空度高、經濟效率好、價格便宜(最好使用本廠配套生產的節能耐腐離心泵、止回閥、彎管)，并可提供成套裝置，深受廣大用戶歡迎。

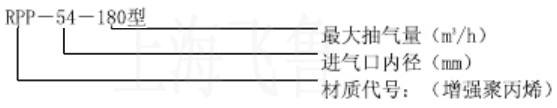

二、RPP型水噴射真空機組立式型號說明：
RPP型水噴射真空機組型號說明

三、RPP型水噴射真空機組立式成套型號規格及技術參數：

型號	極限真空度 Mpa	保證真空度 Mpa	最大抽氣量 m3/h	流量 m3/h	揚程 M	配套離心泵功率 (KW)	備注
RPP-25-20	0.099	0.098	20	12	20	40FP-18 (2.2)	注：極限真空度是根據當地當時的大氣壓×本技術參數內的保證真空度
RPP-32-40	0.099	0.098	40	18	22	50FP-22 (2.2)
RPP-40-60	0.0986	0.097	60	20	25	50FP-25 (4)
RPP-54-90	0.0986	0.097	90	26	28	50FP-28 (4)
RPP-54-110	0.099	0.098	110	45	30	80FP-30 (4)
RPP-54-180	0.0993	0.098	180	50	30	80FP-30 (5.5)

RPP-65-280	0.0993	0.098	280	50	32	80FP-32 (7.5)
RPP-65-360	0.0995	0.098	360	100	32	100FP-32 (11)
RPP-80-500	0.0995	0.098	500	100	32	100FP-32 (15)
蒸氣噴射泵	0.1	0.0996	同上	同上	同上	汽水串聯可與180,280,360配套耗氣量40Kg/h 工作氣壓0.3Mpa

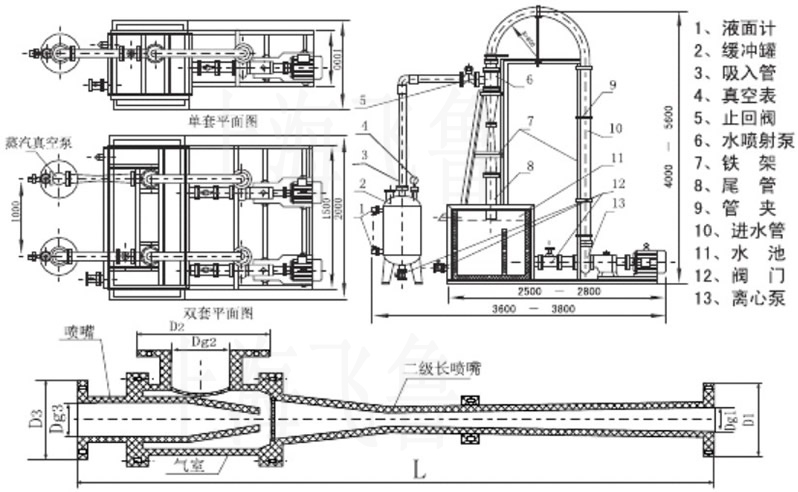

四、RPP型水噴射真空機組立式成套裝置機組示意圖：

型號	L	D1×Dg1		D2×Dg2		D3×Dg3		重量 Kg
型號	L	尺寸	孔距-螺孔	尺寸	孔距-螺孔	尺寸	孔距-螺孔	重量 Kg
RPP-25-20	440	115×32	100-Ф12×4	115×32	85-Ф12×4	135×32	85-Ф12×4	2.8
RPP-32-40	440	115×32	100-Ф12×4	115×32	85-Ф12×4	135×32	85-Ф12×4	2.8
RPP-40-60	370	140×40	100-Ф12×4	135×40	110-Ф12×4	135×40	110-Ф12×4	2.9
RPP-54-90	370	140×54	100-Ф12×4	140×54	100-Ф12×4	140×54	100-Ф12×4	3
RPP-54-110	370	140×54	110-Ф12×4	140×54	110-Ф12×4	140×54	110-Ф12×4	3.2
RPP-54-180	1150	175×80	145-Ф12×4	140×54	110-Ф12×4	140×54	110-Ф12×4	5
RPP-65-280	1350	195×100	160-Ф14×8	175×65	125-Ф14×4	160×65	125-Ф14×4	7.2
RPP-65-360	1350	195×100	160-Ф14×8	175×65	125-Ф14×4	160×65	125-Ф14×4	7.2
RPP-80-500	1550	195×100	160-Ф14×8	180×80	145-Ф14×4	180×80	145-Ф14×4	18
蒸汽噴射泵	1120	185×65	160-Ф14×4	170×50	125-Ф14×4	活接G3/4"		45

五、RPP型水噴射真空機組立式安裝使用及注意事項：

1、在安裝使用時，離心泵與水噴射真空泵聯接彎管尺寸要根據型號而定.RPP-32(1.2"), RPP-40(1.5") , RPP-54(2"), RPP-65(2.5")，RPP-80(3").
2、法蘭連接之間因墊附件(耐酸橡膠軟墊)需對稱嘴固，用力均勻.螺絲一定要擰緊，不得漏氣.
3.泵體下端必須接一下水尾管，其長度不得少于1m,其直徑:20-40, 60型1.5", 90-110型2"，180-220型3", 280-360型4". 500型5",尾管與泵體的同心度一定要保持垂直.以保證其效率.
4、如離心泵增大流員，極限真空度和排氣量.均相應提高，最好配用本廠生產的FP系列耐腐離心泵、止回閥最佳.
5.要定期更換循環水，由于電壓不穩防止倒水，請裝上止回閥.
6.循環水池內進出水之間，一定要安裝檔板(按示意圖).以防空氣進入泵體.造成空轉燒壞機封和泵.也影響抽氣速率及真空度.

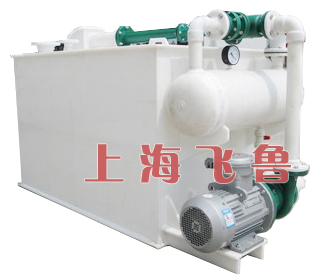

RPP系列水噴射真空泵、汽水串聯噴射泵臥式成套機組

一、RPP型水噴射真空機組臥式特點及應用范圍：

全塑立臥式成套真空機組.由耐腐泵、噴射泵、緩沖罐、水池、止回閥、球閥、管件等部件組成.均采用增強聚丙烯材質.其特點:可移動，安裝方便.耐腐、無毒、真空度高、排氣量大、結構合理、運行可靠�？沙楦g性氣休.與蒸汽噴射泵串聯使用，真空度更高，RPP型水噴射真空機組廣泛應用于化工、制藥、紡織、食品、釀造、冶金、環保、實驗室等行業中的真空吸收、真空過濾、真空濃縮、賓空干燥、真空結晶、真空輸送、真空除氧真空增氧等工藝過程。

二、RPP型水噴射真空機組臥式型號說明：

三、RPP型水噴射真空機組臥式成套型號規格及技術參數：

型號	極限真空度 Mpa	保證真空度 Mpa	最大抽氣量 M3/h	配套離心泵功率（KW）	臥式成套機組外形尺寸(見示意圖)						備注
型號	極限真空度 Mpa	保證真空度 Mpa	最大抽氣量 M3/h	配套離心泵功率（KW）	L	L-a	L1	H	H1	H2	備注
RPP-25-20	0.099	0.098	20	40FP(D)-18(1.5)	1100	/	600	900	790	/	注:極限真空度是根據當地當時大氣壓×本技術參數內的保證真空度
RPP-32-40	0.099	0.098	40	50FP(D)-22(2.2)	1100	/	600	900	800	/
RPP-40-60	0.0986	0.097	60	50FP(D)-25(3)	1550	/	900	1150	1220	/
RPP-54-90	0.0986	0.097	90	50FP(D)-28(4)	1750	/	1000	1200	1250	/
RPP-54-110	0.099	0.098	110	80FP(D)-30(4)	1750	/	1000	1200	1280	/
RPP-54-180	0.0993	0.098	180	80FP(D)-30(5.5)	1850	1950	1000	1300	1280	2450

RPP-65-280	0.0993	0.098	280	80FP(D)-32(7.5)	1950	2000	1000	1360	1300	2480
RPP-65-360	0.0995	0.098	360	100FP(D)-32(15)	2450	2200	1200	1360	1300	2480
RPP-80-500	0.0995	0.098	500	100FP(D)-32(15)	2500	2500	1200	1450	1350	2530
蒸汽噴射泵	0.1	0.0996	同上	注：汽水串聯可與180、280、360配套耗氣量40Kg/h 工作壓力0.3Mpa

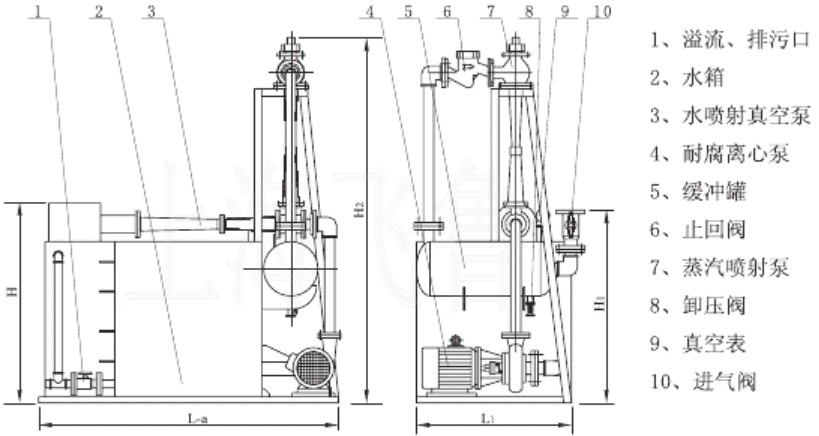

四、RPP型水噴射真空機組臥式成套汽水串聯機組示意圖：

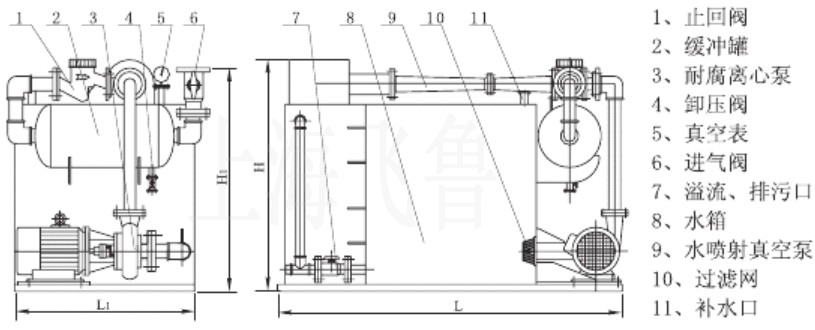

五、RPP型水噴射真空機組臥式水噴射真空成套機組示意圖：

六、RPP型水噴射真空機組臥式安裝使用及注意事項：

1、在安裝便用前.必須仔細檢查各部位緊固件是否有松動，若有松動必須校正擰緊.否則影響抽氣量和真空度。
2、開機前水池必須加滿水.打開泵進口閥，嚴禁脫水空轉及反轉，以防止損壞機封和泵。
3、停機前先放空或真空度降至0.092Mpa以下，然后停機以防真空度過高.倒吸易損壞止回閥，(如止回閥失靈.請打開止回閥蓋.清除雜物)。
4、汽水串聯噴射泵.先開機然后再開蒸汽，停機時先關蒸汽，然后再停機以防損壞水噴射泵。在安裝蒸汽管路時，保證管路內不能積水，一定要保持水平，否則將影響直空度。
5、水池循環水溫過高，會影響排氣最和真空度，需及時更換或補充水。
6、對于特制的全封閉機組，必須設有排放空口，否則在使用中會使水箱受壓導致變形甚至破裂。

附件：增強聚丙烯耐腐蝕性能表(代號：√良好 =可用 ≠有腐蝕 ×不可用)

介質	濃度%	溫度℃ 25 50 60 80 100	介質	濃度%	溫度℃ 25 50 60 80 100	介質	濃度%	溫度℃ 25 50 60 80 100
硫酸	＜10	√√√√	軟脂酸		√√= = =	各類鉀鹽		√√√√
	＜30	√√√=	硬脂酸		√√= ≠	碘化鉀		√√
	30-60	√√= ≠	亞油酸		√√√	高錳酸鉀		√=
發煙硫酸		×	乙醇酸		√√√	硫酸氫鉀		√√
硝酸	＜10	√√√√	雙乙醇酸		√√√√	過硼酸鉀		√√
		√√√	三氯醋酸		√√√×	鋁,鎂,鈣鹽		√√√√
	30	√＝×	乳酸丙醇酸	20	√√√√√	鐵,鎳,鋅鹽		√√√√
鹽酸	＜36	= =×		80-100	√√√√	錫,鋁,酮鹽		√√√√
	＞36	√√√=	草酸(乙二酸)		√= = #	鋇,汞,錳鹽		√√√√
磷酸	＜50	√√√=	琥珀酸(丁二酸)		√√√	銀,銻,鈦鹽		√√√
	85-95	√√=	馬來酸順丁烯酸		√= = = =	硫酸雙氧軸		√√√
氫氧酸	稀	√√√√	酒石酸		√√√	雙氧水	＜10	√√×
	35-70	√√√	檸檬酸		√√		30	√＝×
溴氫酸	＜20	√√√√	甲苯酸		√√√	氨水		√√√
氫碘酸	48	√√√	水楊酸		√√	甲醇		√= = =
氫氰酸		√√√	石炭酸(苯粉)		√√√	乙醇		√= = =
亞硫酸		√√√	培酸		√√√	丙醇		√= = =
亞硝酸	10	√=	單寧酸		√√√√	異丙醇2		√= = =
碳酸		√√√√	氨基磺酸	20	√√√√	乙二醇		√= = =
鉻酸	10-40	√√√		濃	√√√	丁二醇		√√√
	50	√＝＝≠	煙酸		√＝＝	甘油(丙二醇)		√√√
硼酸		√√√√	苦味酸		√√＝	二甘醇		√√
砷酸		√√√	氫氧化鈉	燒堿	√√√√√	甲醛	50	√√＝≠

硅酸		√√√	碳酸鈉	純堿	√√√√√	乙醛	＜100	√＝
硒		√√＝	氫氧化鉀		√√√√√	巴豆醛西稀醛		＝＝×
氯酸	20	√√×	氫氧化銨		√√√√√	丙酮		≠×
氟硼酸		√√√√	氫氧化鈣		√√√√√	醋酸甲酯		√＝＝
次氯酸		√√√√	氫氧化鎂		√√√√√	甲基丙烯酸		√√√
氟硅酸		√√√＝	氫氧化鋇		√√√√√	液體石臘		√√√√
甲酸	100	√√√＝	各種銨鹽		√√√√√	乙基溴		√√√
乙酸	10-80	√√√＝	氟化安	25	√＝＝＝＝	丁基溴		√√√
	冰	＝＝×	各種鈉鹽			乙醇胺		√√√
丙酸		√＝	錄酸鈉	飽和	√√	二甲苯胺		√√√
丁烯酸		√√√	亞氯酸鈉		×	脲(尿素)		√√√
丁酸		√√√√	次氯酸鈉	＜6	√√＝≠	尿		√√√
月桂酸		√√√√			√＝×	硫酸可待因		√√√
(十二烷酸)
脂肪酸		√＝＝≠
偏磷鈉酸		√＝＝≠
